RM Vision 5

读取图片

• 视频
• 相机

相机模型

相机成像，就是将世界坐标系中的坐标点映射到二维像素平面

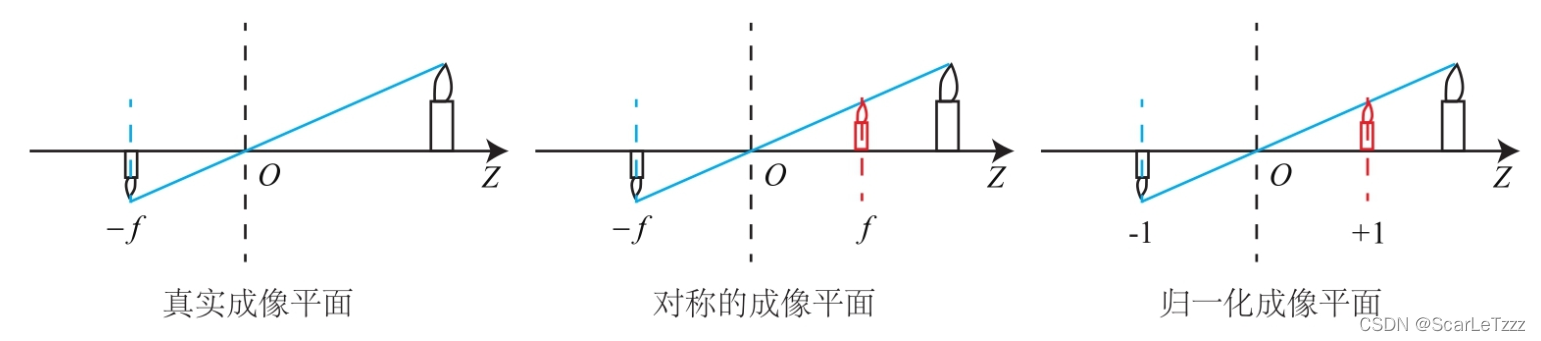

1. 小孔成像模型如图：

2. 畸变：

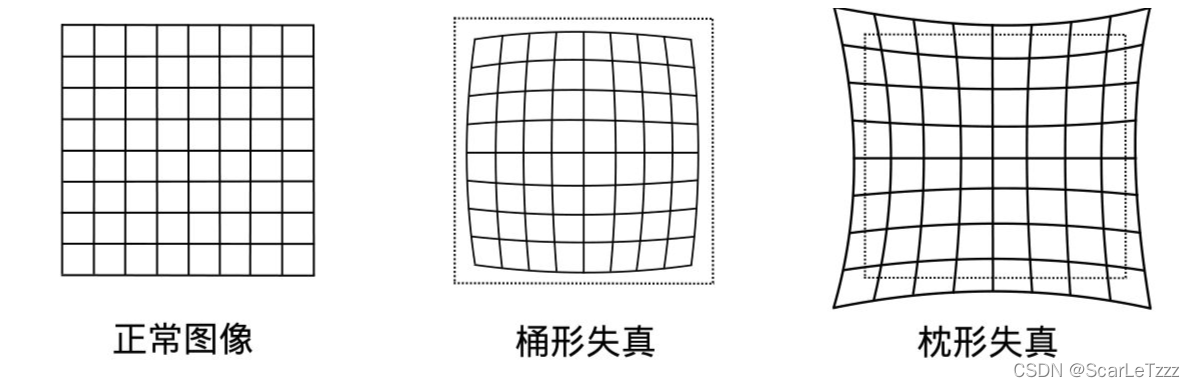

（1）径向畸变：

穿过透镜中心的光线不产生畸变，而穿过透镜边缘的光线会导致畸变

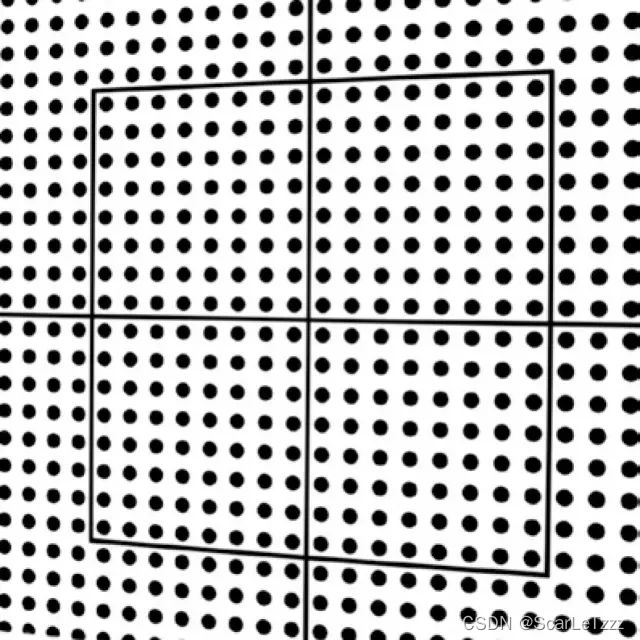

（2）切向畸变：

透镜与图像平面不平行

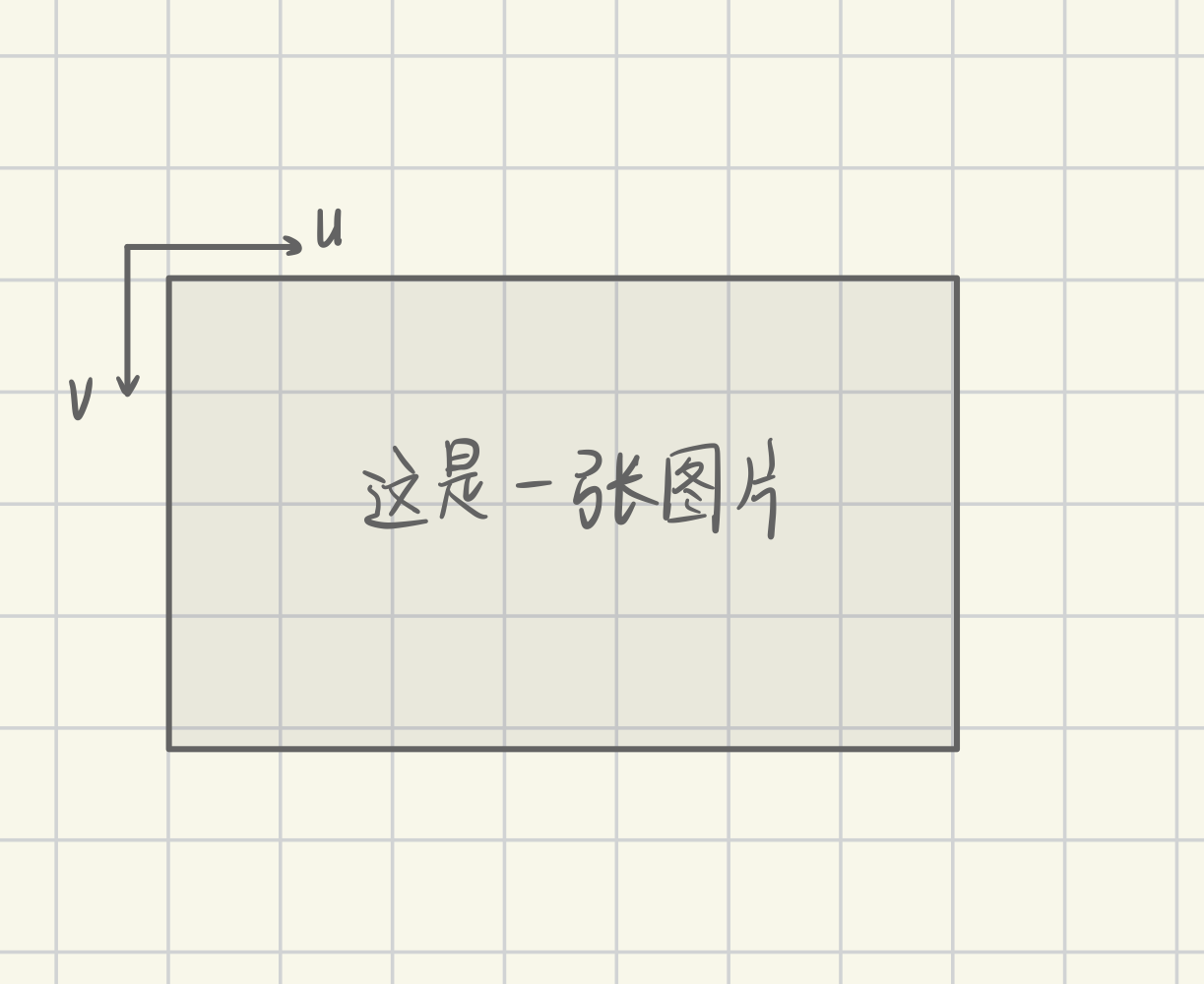

3. 像素坐标系如图：

相机标定

获得内参矩阵和畸变系数

使用 MATLAB 的工具箱 照片可以连接相机后用 MVS 拍 具体操作可以参考 海康相机注意事项

PnP原理：Perspective-n-Point

求 R 和 t R：旋转矩阵 t：平移向量

已知：

像素坐标系下角点坐标（可以通过内参矩阵 K 转换为相机坐标系下角点坐标） 装甲板坐标系下角点坐标：小装甲板长135cm 宽56cm

内参矩阵（可标定得到）：

$$K=\left[\begin{array}{ccc}{f}_x& 0& c_x\\ 0& f_y& c_y\\ 0& 0& 1\end{array}\right]$$

畸变系数（可标定得到）：

$$D=[k_1,k_2,p_1,p_2,k_3]$$

坐标变换：

如下图所示，完成了像素坐标系到相机坐标系的转换

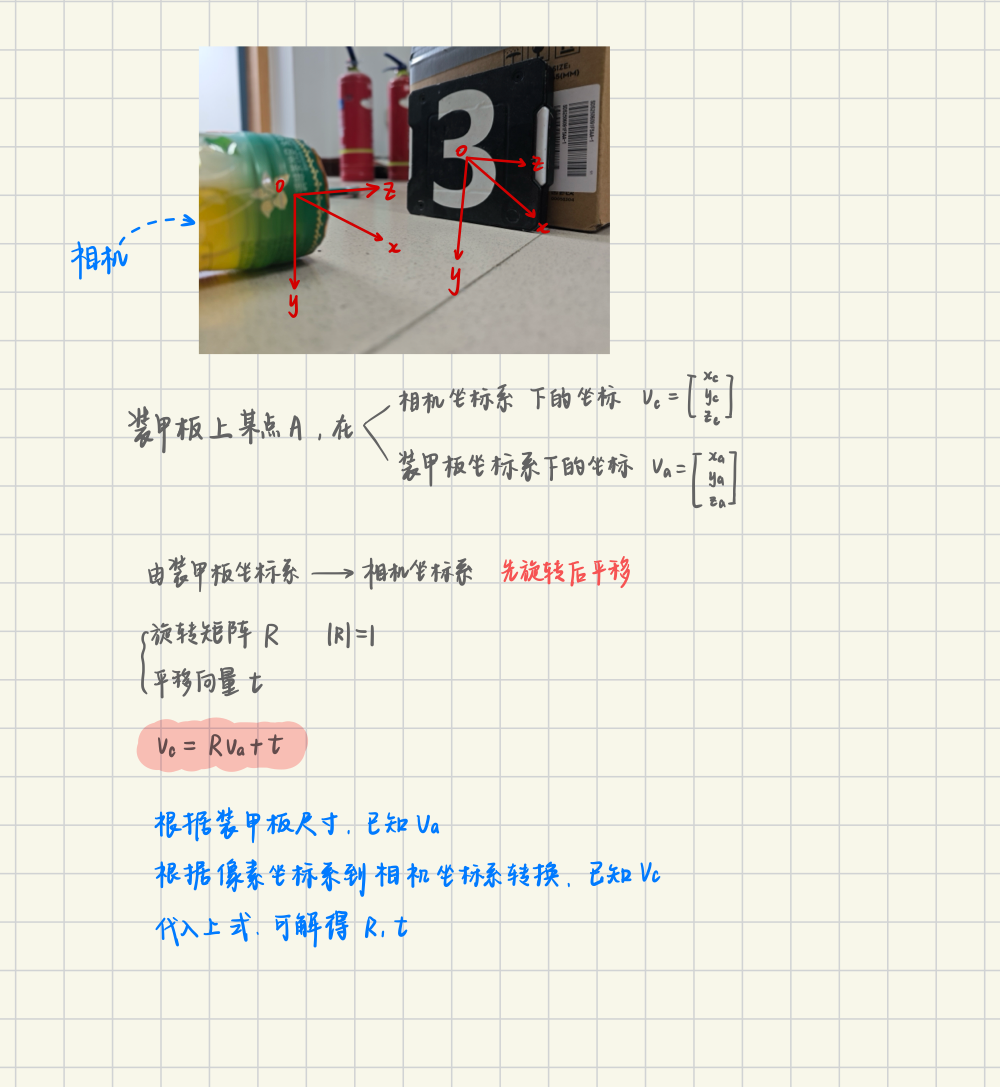

推导如图：

Model

经验来看 mlp LeNet ResNet 都可完成任务

我讲的烂，推荐大家去看《动手学习深度学习》 对应第四章，第六章，第七章

大作业内容

分为四个level：

1. 支持调用本地视频和相机实时取流，完成稳定识别装甲板
2. 完成pnp结算，求出装甲板的在相机坐标系下的坐标
3. 训练模型，检测装甲板数字，提高装甲板的识别精度
4. 使用ROS2实现上述功能

验收标准：

1. 线下验收
2. 至少完成level1
3. 代码清晰，结构合理

提交内容：

1. 代码，不包含编译内容
2. 文档和视频，展示效果

本文档部分图片参考：https://blog.csdn.net/qq_40918859/article/details/122271381
